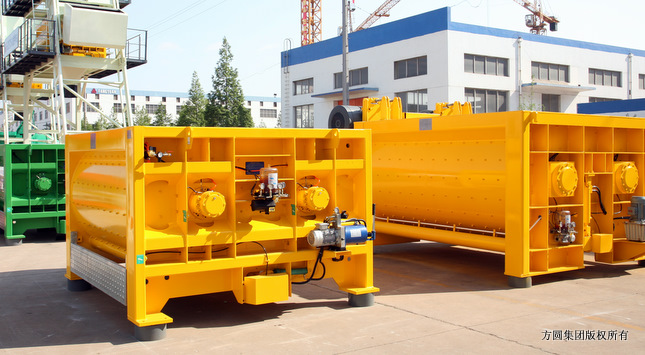

方圆集团FJS系列混凝土搅拌机是方圆集团多年潜心专研、开发的双卧轴强制式混凝土搅拌主机，具有安装方便，性能可靠，可配套商品混凝土搅拌站、工程搅拌站等产品使用,适用于各类大中型预制构件厂及公路、桥梁、水利、码头等工业及民用建筑工程。可搅拌轻骨料混凝土及各种砂浆，亦可搅拌干硬性混凝土（但此时应根据实际情况适当减少搅拌方量），是一种高效率机型。
◎ 剧烈磨损区采用高耐磨设计，使用寿命提高三倍以上；
◎ 专于研究，精于创新；
◎ 九重防护，确保轴端密封可靠运行。
| 型号 | 功率 | 公称容量 |
| FJS1500 | 62.25kW | 2400L |
| FJS2000 | 76.25kW | 3200L |
| FJS3000 | 112.25kW | 4800L |
| 型号 | 功率 | 公称容量 |
| PLD4800QD-Ⅳ | 20.15kw | 4800L |
| PLD3200QD-Ⅳ | 20.15kw | 3200L |
| PLD3200QD-Ⅲ | 20.15kw | 3200L |
| PLD3200Q-Ⅳ | 20.15kw | 3200L |
| PLD2400QD-Ⅳ | 15.75kw | 2400L |
| PLD2400QD-Ⅲ | 15.75kw | 2400L |
| PLD2400Q-Ⅳ | 11.25kw | 2400L |
| PLD2400Q-Ⅲ | 11.25kw | 2400L |
| PLD1600 | 8.4kw | 1600L |
| PLD1600Q-Ⅳ | 11kw | 1600L |
| PLD1600Q-Ⅲ | 11kw | 1600L |
| PLD1600-Ⅳ | 16.4kw | 1600L |
| PLD1600-Ⅲ | 12.4kw | 1600L |
| PLD1200 | 6.6kw | 1200L |
| PLD1200-Ⅳ | 14.6kw | 1200L |
| PLD1200-Ⅲ | 10.6kw | 1200L |
| PLD800 | 6.6kw | 800L |
| PLD800S | 6.6kw | 800L |
| PLD800-Ⅲ | 8.1kw | 800L |
资料下载
施工案例LSY系列螺旋输送机是一种在封闭的圆形截面的壳体内，利用旋转的螺旋体连续输送物料的新型设备，主要用于输送各种粉状、粒状物料，可水平、倾斜使用。特别适用于混凝土搅拌站上从水泥仓到搅拌机或从水泥仓到配料机之间的散装水泥输送。
特别推荐：

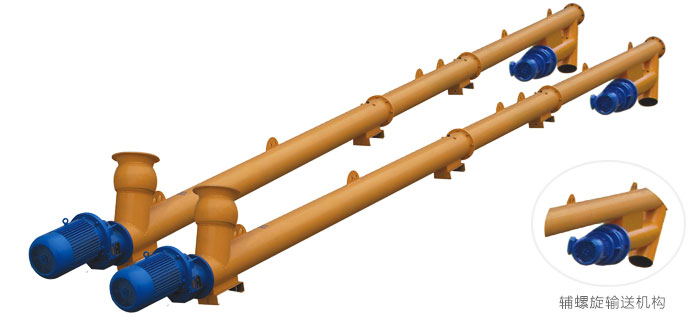

子母螺旋输送机在继承了LSY系列螺旋输送机的所有优点的基础上，又增加了辅螺旋输送机构，通过控制主、辅两套输送机构的运转，实现粉状外加剂的粗秤和精秤，从而大大提高粉状外加剂的配料精度，是粉状外加剂配料系统中的重要部件之一。
竞争优势：
◎ 采用一次成型连续叶片，变螺距型，下端加料区段较输送区段螺距小，在加料区段填充量大，随着螺距变大填充量减小，可防止高流动粉状物料在输送时倒流，且有效减少驱动装置负载。
◎ 采用铸铝合金中间吊架连接，涂有高级润滑脂，并定期加注润滑脂，耐磨使用寿命更长。
◎ 采用国内首创的万向进料口，更有利于安装、生产。
◎ 分多节组装,标准长度为3米每节，真正做到标准化、通用化，便于灵活改造。

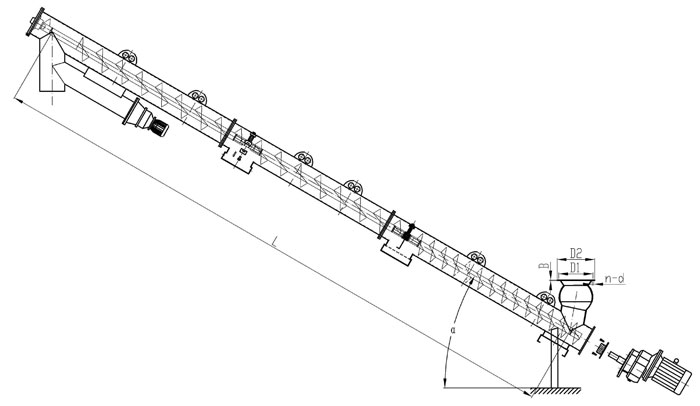

| 型号 | 驱动功率(kW) | 输送距离L(m) | 输送角度α(°) | 输送量(t/h) | D1 | D2 | n-d | B |
| LSY168-3 | 4 | 3 | ≤45 | 25 | 300 | 330 | 8-φ14 | 10 |
| LSY168-6 | 5.5 | 6 | ≤45 | 25 | 300 | 330 | 8-φ14 | 10 |
| LSY168-9 | 5.5 | 9 | ≤45 | 25 | 300 | 330 | 8-φ14 | 10 |
| LSY168-12 | 7.5 | 12 | ≤45 | 25 | 300 | 330 | 8-φ14 | 10 |
| LSY219-6 | 7.5 | 6 | ≤45 | 60 | 300 | 330 | 8-φ14 | 10 |
| LSY219-9 | 11 | 9 | ≤45 | 60 | 300 | 330 | 8-φ14 | 10 |
| LSY219-12 | 11 | 12 | ≤45 | 60 | 300 | 330 | 8-φ14 | 10 |
| LSY219-15 | 15 | 15 | ≤45 | 60 | 300 | 330 | 8-φ14 | 10 |
| LSY273-6 | 11 | 6 | ≤45 | 90 | 300 | 330 | 8-φ14 | 10 |
| LSY273-9 | 11 | 9 | ≤45 | 90 | 300 | 330 | 8-φ14 | 10 |
| LSY273-12 | 15 | 12 | ≤45 | 90 | 300 | 330 | 8-φ14 | 10 |
| LSY273-15 | 15 | 15 | ≤45 | 90 | 300 | 330 | 8-φ14 | 10 |
| LSY323-9 | 18.5 | 9 | ≤45 | 110 | 370 | 420 | 8-φ18 | 15 |
| LSY323-12 | 22 | 12 | ≤45 | 110 | 370 | 420 | 8-φ18 | 15 |
| LSY323-15 | 22 | 15 | ≤45 | 110 | 370 | 420 | 8-φ18 | 15 |
备注：各个型号的螺旋输送机均可配备子机，其输送角度以及输送距离可根据用户的要求特殊制作，本公司保留修改技术参数的权利。

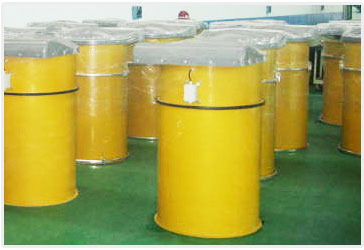

| CHQ24仓顶收尘器 | |
| 一、仓顶收尘器简介 | |
| CHQ24仓顶收尘器主要应用于筒仓顶部进行收尘处理，是根据水泥、粉煤灰、石灰等各种粉状物质的粒径，设计其收尘器滤芯的最大通过直径并考虑附着力作用给滤芯孔径 的影响，使之完全可以满足各类粉状物质的过滤要求。 | |
| 二、主要特点： | |
| 1、过滤面积达24m2，而体积更小； 2、安装与维修快速方便； 3、振动式清理，操作简单； 4、卡式聚脂滤芯，适用于不同过滤介质； |
 |
| 三、技术参数： | |
| 型号 | 过滤面积 | 直径 |
| CHQ24 | 24平方米 | 800毫米 |
|

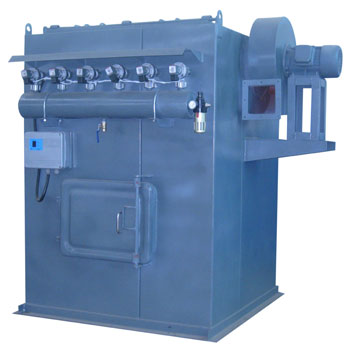

DMC18A型脉冲袋式除尘器 |
|
| 一、简介： | |
| DMC18A型脉冲袋式除尘器为我公司研制的新一代袋式除尘产品，该除尘器采用高压（0.5-0.7MPa）大流量脉冲阀逐条滤袋清灰技术，具有清灰动能大，清灰效率高的特点。主要用在对生产、运输、储存过程中产生的各种粉尘进行完全回收、再利用。 |  |
| 二、技术参数： | |
| 过滤面积 | 18m2 |
| 处理风量 | 1500-2400 m3/h |
| 喷吹压力 | 0.4-0.7MPa |
| 风机功率 | 2.2kW |
| 控制仪额定输入电压 | AC220C |
| 控制仪额定输出电压 | DC24V |
| 脉冲宽度调节范围 | 10-990毫秒 |
| 脉冲间隔调节范围 | 1-99秒 |
| 循环间隔调节范围 | 1-99分钟 |
|

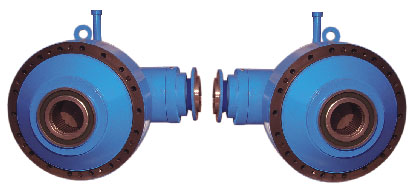

ZJX系列搅拌机专用行星减速机 |
| 一、简介： |
| ZJX系列搅拌机专用行星减速机采用行星齿轮传动结构，外形轻便， 具有大速比、可靠、平稳的传动性能。 |
 |
| 二、技术参数： |
| 型号 | 最大输出扭矩（N.m） | 减速比 | 最大输入转速（r/min） | 重量（kg） |
| ZJX345.23.5 | 7000 | 23.5 | 980 | 120 |
| ZJX428.27 | 12000 | 27 | 1500 | 305 |
|

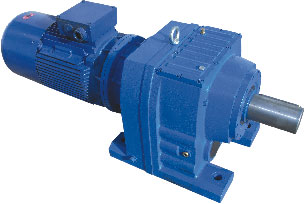

XGJ系列悬挂减速机 |
|
| 一、简介： | |
| XGJ系列悬挂减速机采用多级渐开线斜 齿轮传动机构，增强了减速机的传动 平稳性能，降低了维修几率，解决了 电动滚筒损坏后不易维修的难题，主 要实用于各种皮带输送机械。 |  |
| 二、技术参数： | |
| 型号 | A1 | A2 | A3 | D1 | D2 | H | M1 | M2 | Lmax | d | 传动比 | 功率（kw） |
| XGJ550.85 | 142 | 180 | 180 | 550 | 85 | 206 | 114 | 16 | 515 | 49 |
20 |
18.5/22 |
| XGJ640.85 | 164.40 | 202 | 202 | 640 | 85 | 206 | 114 | 16 | 515 | 55 | 21 | 30/37 |
|
JS系列卷扬减速机 |
|
| 一、简介： | |
| JS系列卷扬减速机采用的是三角式定位渐开线硬齿面齿轮传动机构，实现了国标化生产，主要适用于JS、 JZC系列搅拌机的料斗的卷扬提升等。 |  |
| 二、技术参数： | |
| 型号 | 输入功率（kw） | 输入转速（r/min） | 传动比 | 卷筒直径 | 整机质量（kg） |
| JS350（JZC350B） | 4.5 | 1440 | 20.269 | φ160 | 170 |
| JS500 | 5.5 | 1440 | 20.269 | φ160 | 200 |
| JS750（JZC750） | 7.5 | 1440 | 22.45 | φ160 | 220 |
| JS1000 | 11 | 1460 | 20.59 | φ180 | 410 |
| JS1500 | 18.5 | 1470 | 20.59 | φ190 | 488 |
| JS2000 | 30 | 1470 | 34.97 | φ190 | 850 |
|
QJS系列塔机起升减速机 |
|
| 一、简介： | |
| QJS系列塔机起升减速机采用多级渐开线齿轮传动机构，实现了起升机构钢丝绳卷筒的灵活、平稳性能，主要实用于40~80的多型号的塔机起升机构。 |  |
| 二、技术参数： | |
| 型号 | 输入功率（kw） | 输入转速（r/min） | 传动比 | 整机质量（kg） | 润滑油容量 |
| QJS600 | 24 | 1470 | 15.84 | 340 | 液位与油窗刻度平齐 |
| QJS750 | 30 | 1470 | 20.23 | 730 | 液位与油窗刻度平齐 |
|

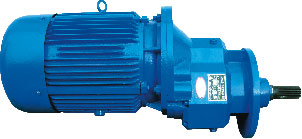

LS系列螺旋输送机专用减速机 |
|
| 一、简介： | |
| LS系列输送机专用减速机采用渐开线齿轮传动结构，多边形的外表，即轻便又美观，实用于多种同类结构及环境。 |  |
| 二、技术参数： | |
| 型号 | LS168A-3 | LS168A-4.5 | LS168A-6 | LS168A-9 | LS219A-4.5 | LS219A-6 | LS219A-9 |
| 功率（kw） | 4 | 4 | 4 | 5.5 | 5.5 | 7.5 | 11 |
| 速比 | 1:5 | 1:5 | 1:5 | 1:5 | 1:5 | 1:5 | 1:5 |
| 型号 | LS219A-12 | LS219A-15 | LS273A-6 | LS273A-9 | LS273A-12 | LS273A-15 | LS323A-9 | LS323A-12 | LS323A-15 |
| 功率（kw） | 11 | 15 | 11 | 11 | 15 | 15 | 18.5 | 22 | 22 |
| 速比 | 1:7 | 1:7 | 1:7 | 1:7 | 1:7 | 1:7 | 1:10 | 1:10 | 1:10 |
|
JZQ系列主减速机 |
|
| 一、简介： | |
| JZQ系列主减速机采用的普通的渐开线硬齿面齿轮传动机构，国标化生产，主要用于JS系列搅拌机的主减速机。 |  |
| 二、技术参数： | |
| 型号 | 输入功率（kw） | 输入转速（r/m） | 传动比 |
| JZQ395 | 18.5 | 1470 | 13.42 |
| JZQ500 | 30 | 1470 | 15.75 |
| JZQ650 | 39.5 | 1470 | 20.49 |
| JZQ850 | 70 | 1440 | 20.49 |
|
QTH系列塔机回转减速机 |
|
| 一、简介： | |
| QTH系列塔机回转减速机采用多级行星齿 轮传动机构，实现了大速比传动，同步 偶合器的使用，提高了塔机在回转工作 中的同步稳定性，主要实用于塔机，也可用于同类的回转机械。 |  |
| 二、技术参数： | |
| 型号/单位 | QTH100 | ||||
| 配套塔机 | QTZ63(TC5013、TC5013A) | QTZ63(TC5509、TC5509A) | |||
| 工作环境 | ℃ | -40 — +40 | |||
| 电动机 | 功率 | KW | 2.2 | 3.7 | |
| 转数 | r/min | 908 | 960 | ||
| 型号 | YZR132M1-6 B5 | YZR132M-6 B5 | |||
| 偶合器型号 | YOX280A | ||||
| 减速机 | 速比 | 157.5 | |||
| 输出扭矩 | N.M | 10000 | |||
| 输出齿轮 | 模数 | m | 10 | ||
| 齿数 | z | 15 | |||
| 齿宽 | L | 90 | |||
| 变径系数 | X | +0.5 | |||
|

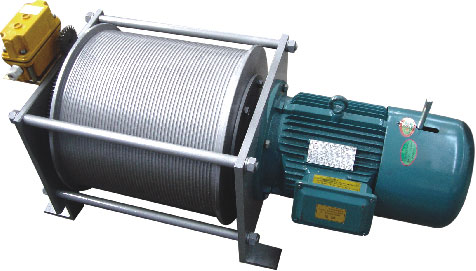

TXB系列变幅减速机 |
| 一、简介： |
| TXB系列变幅减速机采用硬齿面多级行星减速机，螺旋槽卷筒和行星限位器，具有结构紧凑，传动平稳，效率高，噪音低，安装方便，免维护，使用寿命长等优点，适用于塔式起重机变幅机构。 |
 |
| 二、技术参数： |
| 型号 | TXB300A | TXB300B | TXB300C | TXB400 | TXB400B | TXB500 | ||
| 减速机 | XX3-10-44 I=44 | XX3-10-44 I=44 | XX3-10-54.5 I=54.5 | XX3-12-38 I=38 | XX3-12-38 I=38 | XX3-12-39.7 I=39.7 | ||
| 电动机 | 型号 | YDEJ100L2-4/6 | YDEJ100L2-4/6 | YDEJ100L2 -4/6 | YDEJ132S-4/8 | YDEJ132S-4/8 | YDBFI120 -4/8/24 | |
| 功率（KW） | 1.5/2.2 | 1.5/2.2 | 1.5/2.2 | 3.3/2.2 | 3.3/2.2 | 5.0/2.5/1.0 | ||
| 转速(rpm) | 1440/940 | 1440/940 | 1440/940 | 1440/720 | 1440/720 | 1360/690/190 | ||
| 筒径 | mm | 298 | 298 | 298 | 380 | 420 | 520 | |
| 绳速 | mpmin | 31.5/2.1 | 31.5/2.1 | 31.5/2.1 | 40.5/20.5 | 40.5/20.5 | 60/30/8.4 | |
| 牵引力 | N | 4000 | 4000 | 4000 | 6000 | 6000 | 9000 | |
| 绳径 | mm | 6.2 | 6.2 | 6.2 | 7.7 | 7.7 | 9.3 | |
| 变幅量 | m | 42 | 47 | 0-60 | 0-60 | 0-60 | 66 | |
| 使用塔机 | t.m | 16~40 | 16~40 | 16~40 | 40~63 | 63~80 | 80~160 | |
|

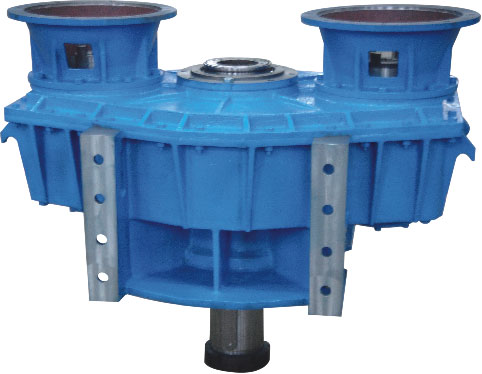

SHJ系列三环减速机 |
| 一、简介： |
| SHJ系列三环减速机采用渐开线小齿差行星传动机构，实现了偏心轴大速比传动，提高了重载荷的承受能力以及抗冲击的能力，主要适用于螺旋打桩机械。 |
 |
| 二、技术参数： |
| 型号 | 电机功率（KW） | 最大钻孔直径（mm）及孔深（m） | 最大输出扭矩（KN.m） | 质量（kg） |
| SHJ480 | 2X45KW、2X55KW | φ800 28m | 48 | 2090 |

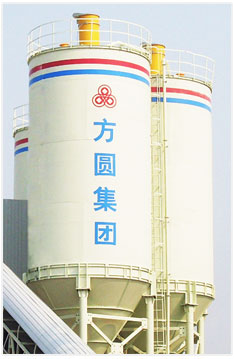

| SC系列粉料仓 | |
| 一、简介 | |
| SC系列粉料仓是一种用来储存散装水泥或其它粉末性物料的设备，通常与搅拌机械、配料机械等共同组合成各种类型的搅拌站。工作时，先用散装水泥车将水泥或其他粉料充入仓体内;打开卸料门，粉料便经过闸门流入螺旋输送机内，然后被源源不断地输送至粉料称量斗内进行计量。 该系列粉料仓主要包括SC50A、SC100、SC200三种规格，另外，可根据用户需要设计制作其它规格的水泥仓。 |  |
| 二、技术参数： | |
| 产品型号 | SC200 | SC100 | SC50A |
| 公称容量(m3) | 150 | 72 | 38 |
| 充入粉料最大重量(吨) | 200 | 100 | 50 |
| 仓体直径(mm) | 4455 | 2880 | 2880 |
| 筒仓高度(mm) | 18530 | 19400 | 14400 |
| 螺旋输送机联接方式 | 法兰联接 | 法兰联接 | 法兰联接 |
