塔帽式塔机

+ 塔身稳固
+ 回转平稳
+ 低维护

始于1986年开始生产塔式起重机的方圆集团,多年来致力于各类塔式起重机的研究,现生产的TC系列、PT系列塔式起重机以安全的、先进的、人性化的设计理念,精湛的加工工艺,严格的质量管理和周到的服务,被广泛应用于各类工程建设施工中。

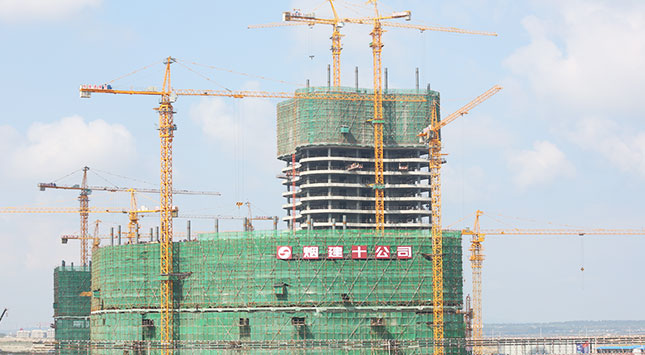

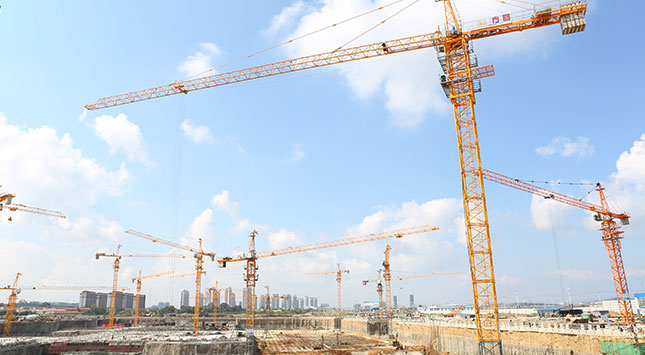

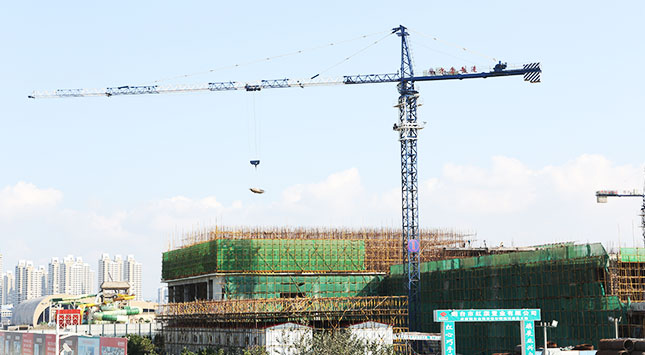

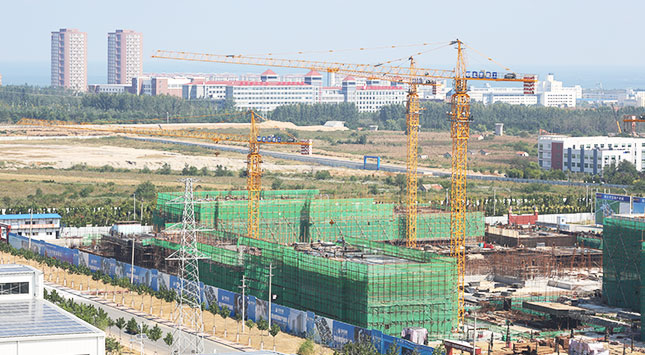

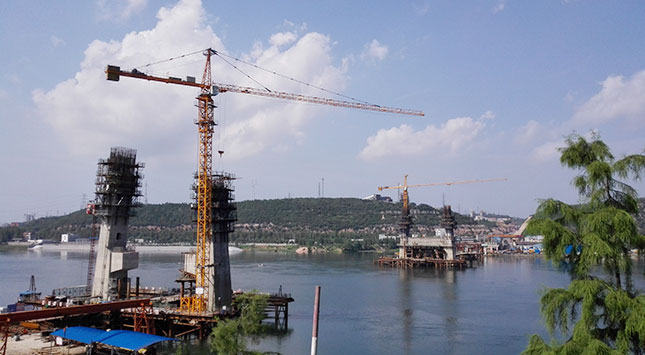

塔帽式系列塔机产品型号齐全、技术性能先进,被广泛应用于各类建设施工中。主要型号有,QTZ31.5(TC3807)、QTZ40(TC4208)、QTZ40(TC4708)、QTZ75(TC5010)、QTZ63(TC5013/TC5013A/TC5510/TC5510A/TC5510P)、QTZ80(TC5512/6010)、QTZ125(TC6015/TC6015A)、QTZ160(TC6516)、QTZ250(TC7030)等等。

竞争优势

1、产品结构设计合理、外形美观。采用锥型前倾塔帽、刚性拉杆,司机室独立侧置;

2、整机性能参数先进,额定起重量、最大起重力矩、最大工作幅度符合实际使用工况;

3、起重臂等实体接头采用锻后机械加工,配合精度高;起重臂下弦等箱体受力结构采用高强成型方管;支脚等主要受力构件采用加强设计;

4、起重臂设计实现工作幅度多种变化、基础形式多样。



技术参数
项目project\ 型号typeQTZ31.5(TC3807)QTZ40(TC4208)QTZ40(TC4708)QTZ75(TC5010)QTZ63(TC5013)(A)QTZ63(TC5510)(A)
最大起重力矩(kN·M)
Max.lifting moment
335498536750860860
额度起重力矩(kN·M)
Rated lifting moment
315400400500630630
最大起重量(t)
Max.lifting capacity
344566
工作幅度(m)
Work range
2.5~382.5~422.5~472.5~502~502~55
最大工作幅度处的额定起重量(t)
Rated lifting capacity at max.working range
0.70.80.81.0 1.31.0
独立起升高度(m)
Independent lifting height
292929364040
工作电源(V/Hz)
Work power
380/50380/50380/50380/50380/50380/50
整机结构自重(t)
Total weight of the tower structure
16.721.222.529.532.2(34.5)32.8(35.1)(36.7)
整机功率(不含顶升)(kW)
Total power(No including jacking)
20.821.721.722.231.734.7
标准节结构形式
Standard section structure form
整体整体整体整体整体整体/片式


项目project\ 型号typeQTZ80(TC5512)QTZ80(TC6010)QTZ125(TC6015)(P)QTZ125(TC6015A)QTZ160(TC6516)(P)QTZ250(TC7030)
最大起重力矩(kN·M)
Max.lifting moment
115010301515155519202880
额度起重力矩(kN·M)
Rated lifting moment
8008001250125016002500
最大起重量(t)
Max.lifting capacity
888101016/12
工作幅度(m)
Work range
2.5~552.5~602.5~602.5~602.5~653.1~70
最大工作幅度处的额定起重量(t)
Rated lifting capacity at max.working range
1.2 1.0 1.5 1.5 1.6 3.0
独立起升高度(m)
Independent lifting height
4545475052.660
工作电源(V/Hz)
Work power
380/50380/50380/50380/50380/50380/50
整机结构自重(t)
Total weight of the tower structure
43.544.646.549.669.891.33
整机功率(不含顶升)(kW)
Total power(No including jacking)
40.740.740.76768.597.5
标准节结构形式
Standard section structure form
整体整体整体/片式整体整体/片式片式
