施工升降机施工案例(曲线型)
日期: 2020.06.16 访问量:3183 字号: A+ A A-

  案例:

  一.工程项目名称:国高青兰线平阴黄河大桥项目

  工程概况:黄河大桥总长3916米,主桥为双塔中央索面斜拉桥,主塔高140米,采用宝瓶形钢筋混凝土结构,主跨跨径430米,采用钢-混组合梁,是目前黄河上同类型桥梁中跨径最大的桥梁。设计标准为双向六车道高速公路,设计时速为120公里,是国高青兰线泰东高速公路控制性工程。

  所用升降机数量:2台,规格:SC200曲线型施工升降机


  主要解决的工程难题:

  1.两个桥塔,四个桥柱,桥柱最大倾斜角度为16度,超出国家标准范围,桥柱外侧各设置一台升降机,其中两台为曲线式,另两台为倾斜式;两桥柱合拢后只保留两台曲线式施工升降机工作;

  2.大桥高度高,倾斜的桥柱合拢后桥柱由曲线过渡到垂直状态,施工升降机的运行轨迹也需要呈曲线状态;

  3.无论曲线型施工升降机还是倾斜型施工升降机,运行时都必须始终保持吊笼笼底为水平状态;

  4.大桥施工采用滑模施工方式,升降机吊笼笼门要可靠与滑模平台对接,升降机附着装置必须超过5.2m。

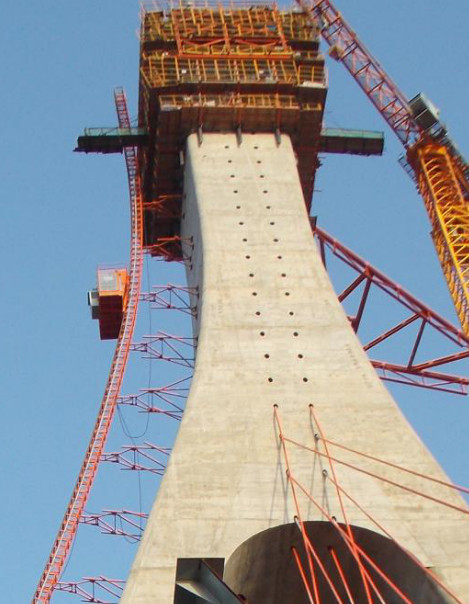

C-7图片
