7张图让你学会使用摇表,简单测量三相电机好坏
日期: 2020.07.17 访问量:2663 字号: A+ A A-

  兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。发电机是兆欧表的电源,可以采用直流发电机,也可以采用交流发电机与整流装置配用。直流发电机的容量很小,但电压很高(100—5000V)。磁电式流比计是兆欧表的测量机构,由固定的永久磁铁和可在磁场中转动的两个线圈组成。



  一、使用前准备

  第一步:检查兆欧表是否能正常工作,将兆欧表水平放置。



  第二步:空摇兆欧表手柄,指针应该指到无穷大(最左边)处。



  第三步:使L和E两接线桩输出线瞬时短接,再慢慢摇动手柄,指针应迅速指零(最右边)。



  二、正确使用注意事项

  1、注意在摇动手柄时不得让L和E短接时间过长,否则将损坏兆欧表。

  2、检查被测电气设备和电路,看是否已全部切断电源。绝对不允许设备和线路带电时用兆欧表去测量。

  3、测量前,应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,这样还可以减少测量误差,同时注意将被测试点擦拭干净。

  4、兆欧表必须水平放置于平稳牢固的地方,以免在摇动时因抖动和倾斜产生测量误差。

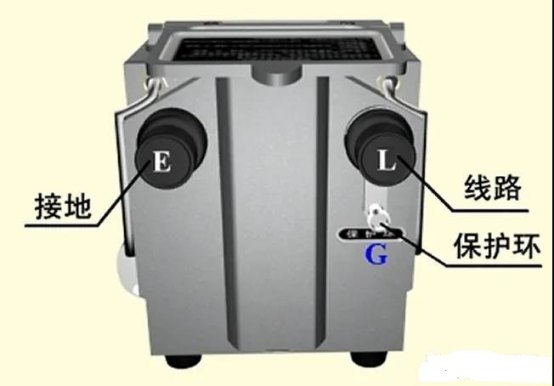

  5、接线必须正确无误,兆欧表有三个接线桩,“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。在测量电气设备对地绝缘电阻时,“L”用单根导线接设备的待测部位,“E”用单根导线接设备外壳。



  6、若测电气设备内两绕组之间的绝缘电阻时,将“L”和“E”分别接两绕组的接线端。

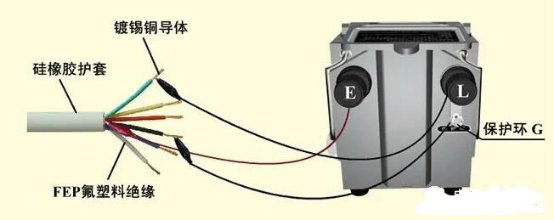

  7、当测量电缆的绝缘电阻时,为消除因表面漏电产生的误差,“L”接线芯,“E”接外壳,“G”接线芯与外壳之间的绝缘层。



  8、“L”、“E”、“G”与被测物的连接线必须用单根线,绝缘良好,不得绞合,表面不得与被测物体接触。

  9、摇动手柄的转速要均匀,一般规定为120转/分钟,允许有±20%的变化,最多不应超过±25%。通常都要摇动一分钟后,待指针稳定下来再读数。如被测电路中有电容时,先持续摇动一段时间,让兆欧表对电容充电,指针稳定后再读数,测完后先拆去接线,再停止摇动。若测量中发现指针指零,应立即停止摇动手柄。

  10、测量完毕,应对有贮能元件的设备充分放电,否则容易引起触电事故。

  11、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

  12、兆欧表未停止转动以前,切勿用手去触及设备的测量部分或兆欧表接线桩。拆线时也不可直接去触及引线的裸露部分。

  13、兆欧表应定期校验。校验方法是直接测量有确定值的标准电阻,检查其测量误差是否在允许范围以内。

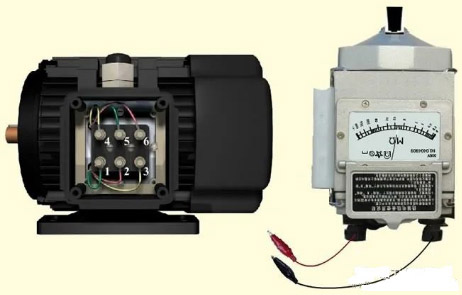

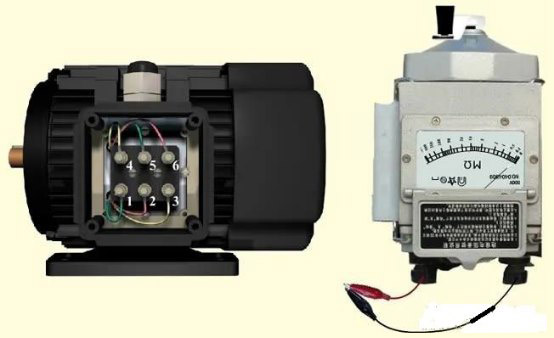

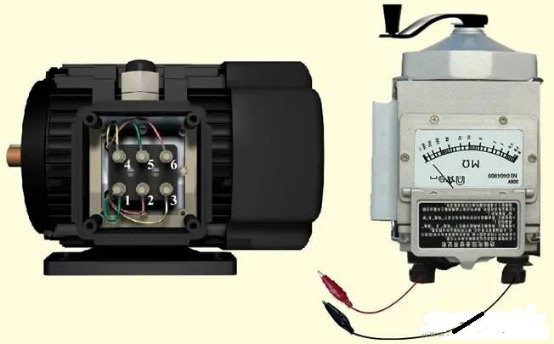

  如果检测电机的好坏?

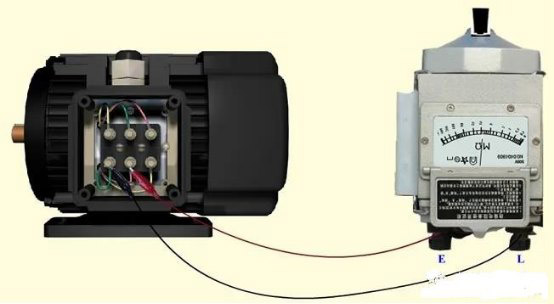

  1、摇表摇,500V的摇表即可,摇三个接线柱上的线对电机外壳的绝缘阻值,应该在0.5M欧以上就说明没有对地短路。

  2、万用表测:测A/B/C三相间的阻值,是否相等,应该是差不多,差的太多也能转,但是用不长了,记住电机越大,阻值越小!但是不能三相都为0欧,除非你是特别大,如50KW以上的电机!记住如果是调速电机的6个端子阻值可不一样哟!

  3、检查轴承、风扇,一般缠电机就让全换了!因为有时候轴承抱死也会烧电机的哟!

  4、电机的空载电流一般为额定电流的10%~50%,有时电机空转电流还为零哟!

  5、电机额定电流运行时,是满负荷运行,输出功率基本为100%。运行电流小,说明电机输出功率变小,是轻负载运行。
